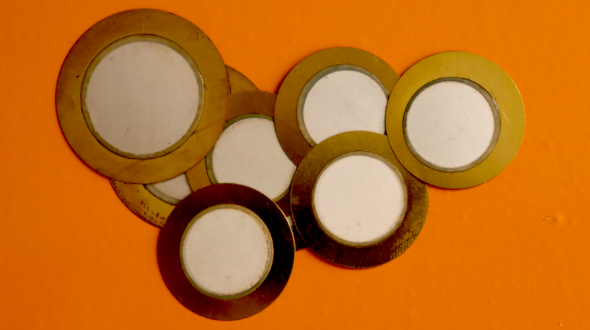

Com seu microfone de contato (captador piezoelétrico), você poderá captar e amplificar os sons, desde que coloque o disco piezoelétrico em contato com a superfície lisa do objeto a ser captado/amplificado. O disco piezoelétrico, também chamado de pastilha piezoelétrica, é feito por uma camada de cristal e outra de folha de latão. Esses discos são facilmente encontrados em aparelhos eletrônicos que tocam um bipe, como telefone, brinquedo e computador. Também são fáceis de serem encontrados à venda em lojas de eletrônica e na internet. O preço do disco piezoelétrico pode variar entre 70 centavos e 5 reais, dependendo da loja que você comprar e do tamanho do disco. Os discos menores tendem a ser mais baratos. Você pode escolher o tamanho do disco a partir do tamanho da superfície do objeto/instrumento a ser amplificado. Se a superfície do objeto for pequena, é indicado usar um disco menor, se a superfície for grande você pode utilizar um disco maior.

Construindo o microfone de contato piezoelétrico

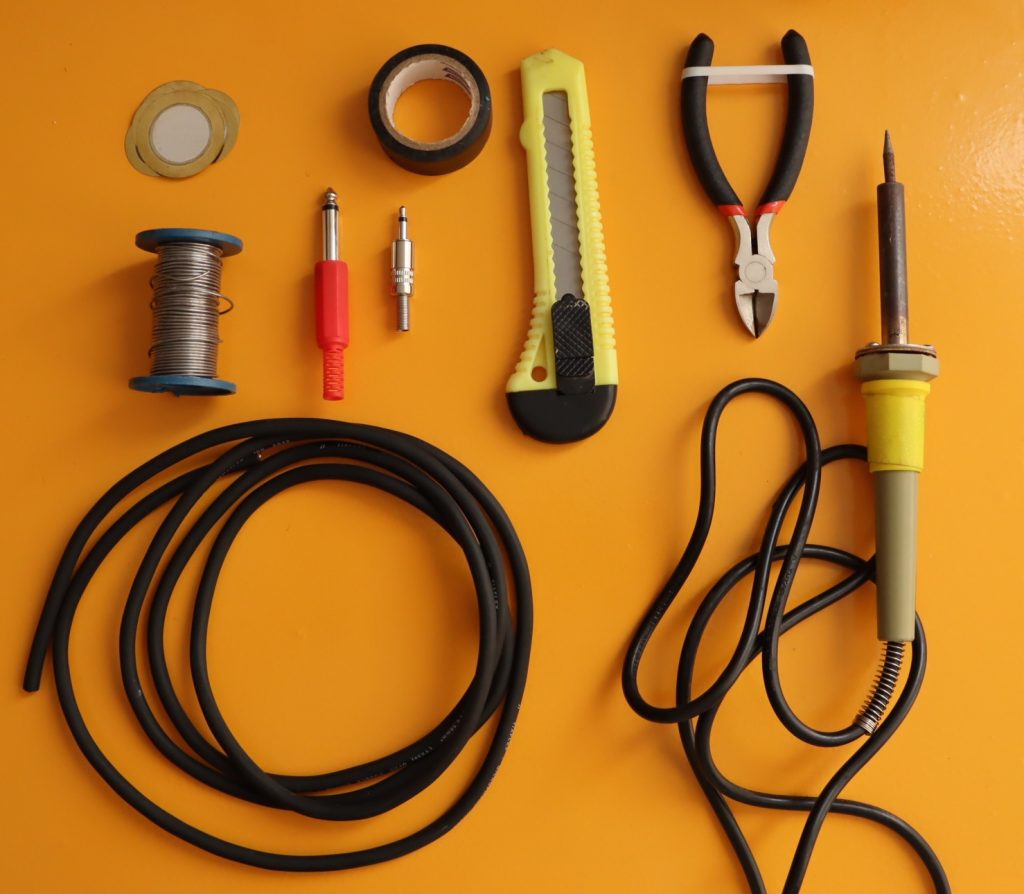

Materiais necessários:
– 1 disco piezoelétrico;
– cabo mono para microfone, no comprimento desejado (pode ser de 1 metro para cima);

– estanho para a solda;
– 1 plugue P10 mono ou P2 mono (escolha o tamanho do plugue em relação à entrada que você conectará seu microfone);
– fita isolante.

Ferramentas necessárias:
– ferro de solda (quanto mais fino o bico, mais precisão na solda você terá);

– alicate de corte;
– estilete.

Como fazer:

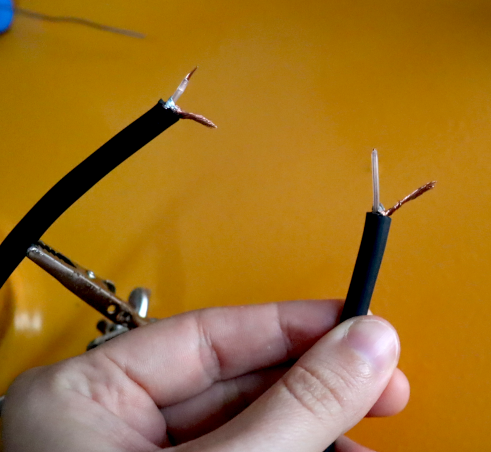

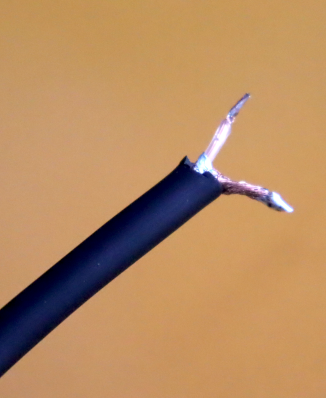

1) Descasque as duas pontas do cabo. Você verá um fio condutor central do cabo e sua blindagem. Separe a blindagem do fio central. Descasque uma pequena parte do fio central para poder colocar a solda.

2) Coloque um pouco de solda em uma pequena parte das pontas dos fios.

3) Coloque um pouco de solda na parte de cristal do piezo (o centro, a parte mais clara) e na parte de latão (a borda, dourada).

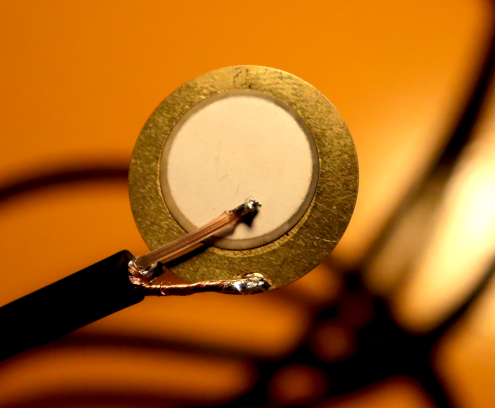

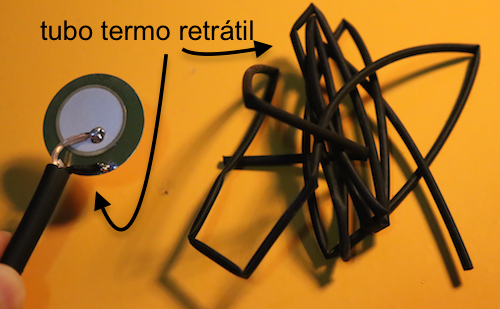

4) Solde o fio condutor de uma das pontas do cabo no centro do piezo (cristal) e a blindagem do cabo na borda do piezo (latão). Você pode usar um tubo termo retrátil na blindagem para protegê-la. Para o tubo retrair, você deve aquecê-lo rapidamente com um isqueiro.

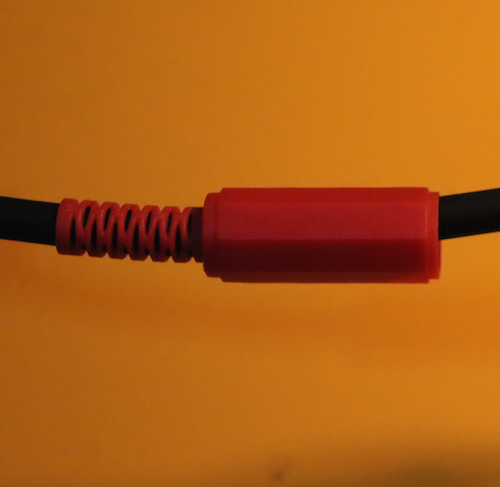

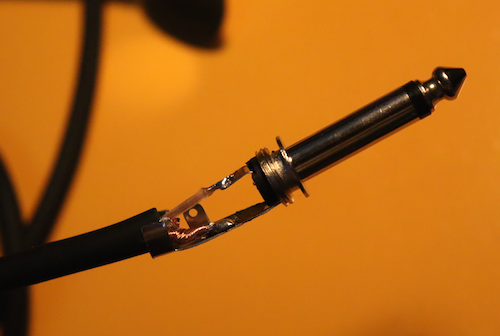

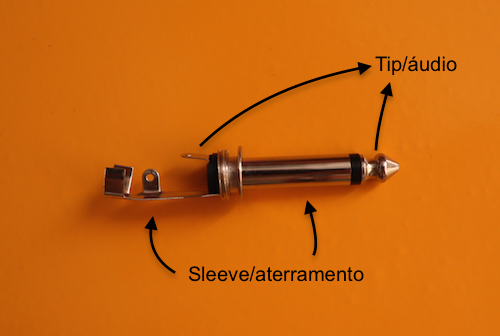

5) Na outra ponta do cabo, coloque a capa do plugue P10 (ou P2) (ver figura 7) antes de soldar os fios no plugue. Solde o fio condutor na parte interna mais curta do plugue (tip) e a blindagem na parte mais comprida (sleeve) (ver figuras 8 e 9).

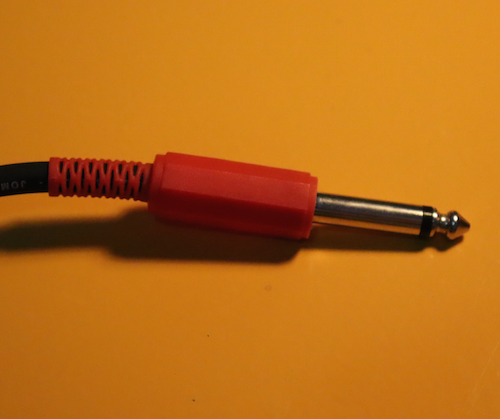

6) Coloque a capa no plugue. Seu microfone de contato piezoelétrico está pronto!

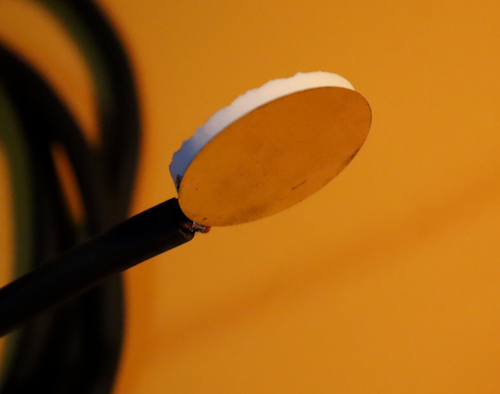

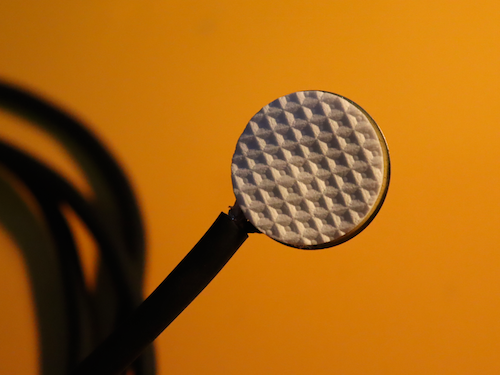

Para proteger o disco piezoelétrico, você pode colar um adesivo EVA ou feltro (aqueles para proteção de móveis) na parte onde os fios ficam soldados ou mergulhá-lo em borracha líquida.

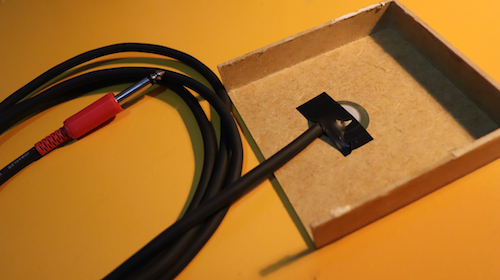

Você pode também utilizar uma fita isolante para a proteção da solda e usá-la para colar o disco piezoelétrico na superfície de seu objeto/instrumento sonoro.

Você pode também construir um pré-amplificador para conectar ao microfone de contato piezoelétrico a fim de obter um sinal de áudio com maior amplitude.

Nos websites https://www.homemade-circuits.com/diy-contact-mic-circuit/ , http://www.richardmudhar.com/blog/piezo-contact-microphone-hi-z-amplifier-low-noise-version/ e http://www.richardmudhar.com/piezo-contact-microphone-hi-z-amplifier-using-a-fet/, você encontra circuitos para criação de pré-amplificadores DIY. Os dois últimos websites são circuitos apresentados pelo engenheiro de software Richard Mudhar, um deles é uma versão de amplificador de baixo ruído.

Fonte: FERREIRA, Marina Mapurunga de Miranda. Reativação da Escuta: práticas sonoras experimentais como estratégias para o ensino de som em cursos de Cinema e Audiovisual. 2022. Tese (Doutorado em Música) – Escola de Comunicações e Artes, Universidade de São Paulo, São Paulo, 2022.
